戴尔Dell-R510服务器配置 iDRAC6卡配置操作步骤+网线连接操作

iDRAC6卡配置操作步骤+网线连接操作：

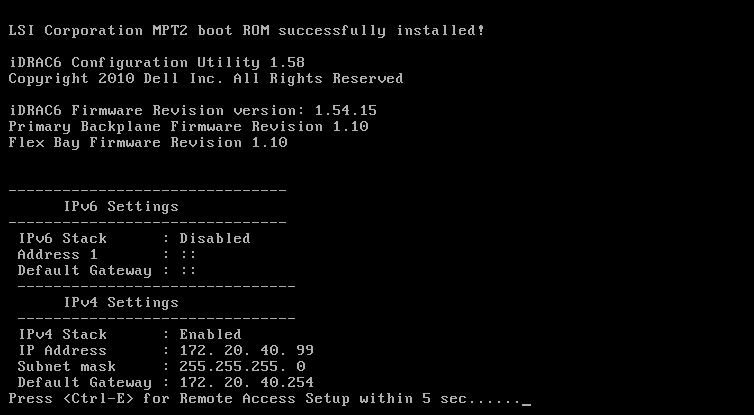

1、服务器启动过程中到（图1）界面时，按Ctrl+E键。

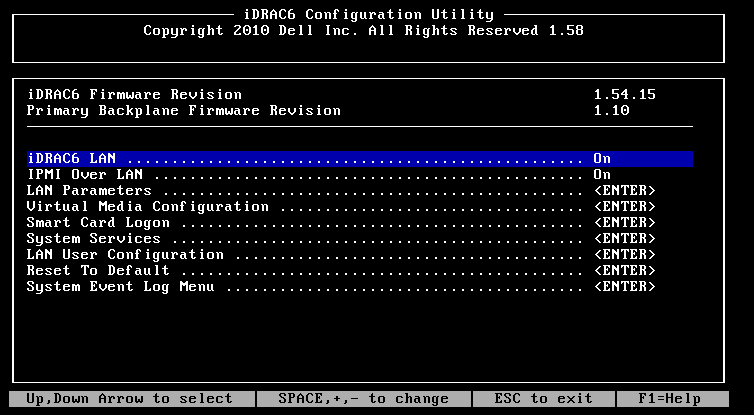

2、进入iDRAC6卡的配置界面，如下图2所示

  iDRAC6 LAN 选项请修改成On （注:左ß/右à方向键调整参数）

  IPMI Over LAN 选项请修改成On （注:左ß/右à方向键调整参数）

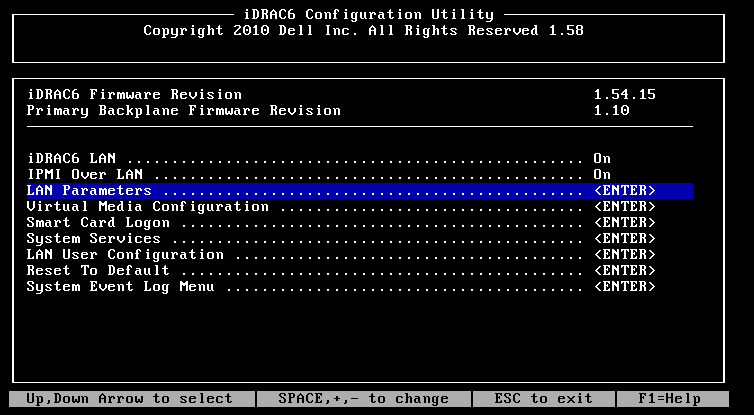

3、在上图的界面中将光标移动至LAN Parameters选项，

按回车键进入。将NIC Selection 选项修改成 Dedicated

（注:左ß/右à方向键调整参数），如下图所示

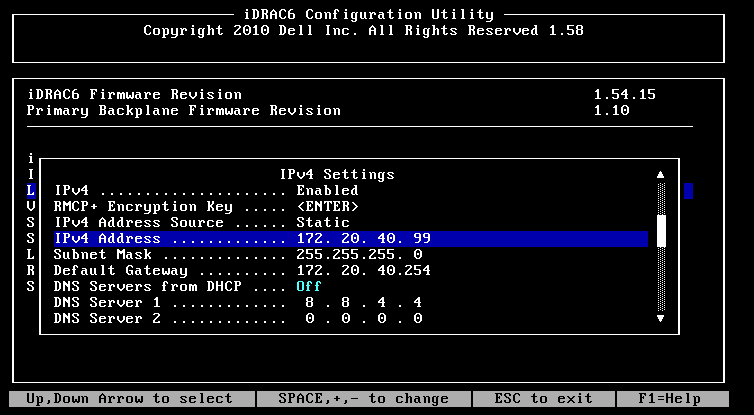

使用向下的方向键继续移动光标至 IPv4 Settings 位置,在此处配置一个IPv4的地址

配置修改的键盘使用方法:

a.上下方向键选择需要修改的位置

b.上下方向键选定位置后，按回车键表示修改

c.IPv4 Address、Subnet Mask、Default Gateway修改完成后，按 ESC 键表示修改完毕并退出 LAN Parameters选项配置；

                                   图3

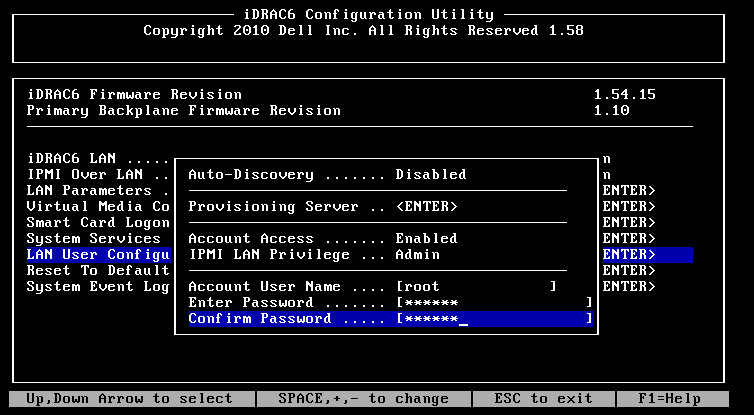

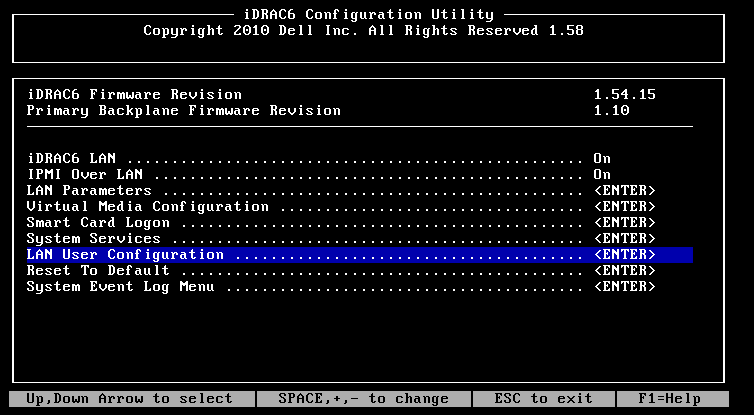

4、在图2界面中将光标移动至LAN User configuration选项，按回车键进入配置

默认用户名为root    将密码设置为 !power

配置密码时的键盘使用方法:

a.上下方向键选择两处输入密码的位置

b.确认密码输入后，按回车键表示保存

注意保存的时候一定要先按回车键保存，然后在按ESC键退出回到图2界面；

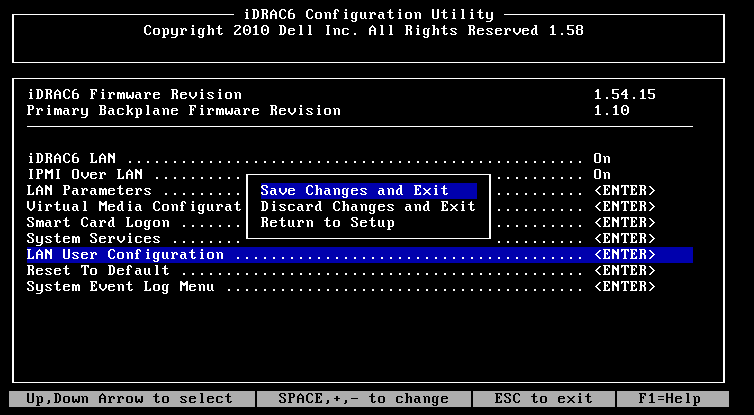

5. 4中最后一步回到图2界面后，继续按ESC键后，如下图界面

选择 Save Changes and Exit 以完成配置；

6.前面5步配置完成后，iDRAC6卡的网线连接至如下面所示IDRAC6卡网口 处:

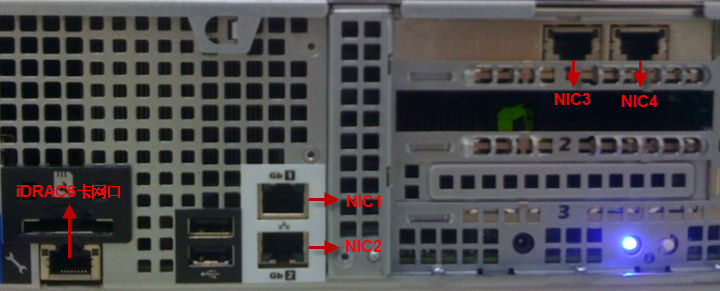

Dell R510设备后端 iDRAC6卡+4块NIC的位置图示

请将一根网线连接至上图中的 IDRAC6卡网口 处，接好后观察iDRAC6卡的网卡指示灯是否亮起？

7 Nic1 nic2  nic3  nic4 也接好网线 都接到机房交换机的4个可以通公网的端口上

8.检查前面配置的是否正确

ping测试

traceroute
